往复型气动隔膜阀用途
G641往复型气动隔膜阀用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
☆压力等级：PN0.6、1.0、1.6
往复型气动隔膜阀材料
☆阀体：铸铁、球墨铸铁、碳钢、不锈钢
☆阀盖：铸铁、球墨铸铁、碳钢、不锈钢
☆衬里：无衬里、橡胶
☆隔膜：橡胶
☆阀瓣：铸铁、碳钢
☆气缸：球墨铸铁
☆活塞：碳钢
☆阀杆：碳钢
☆手轮：铸铁
往复型气动隔膜阀测试
☆衬里层：电火花检测
☆试验与检验按GB/T13297标准
☆公称压力：PN（Mpa）
☆阀体：PN×1.5
☆密封：PN×1.1
往复型气动隔膜阀设计标准：
☆设计与制造：GB122239
☆结构长度：GB12221、JB1688
☆法兰连接尺寸：GB4216、JB78
往复型气动隔膜阀主要尺寸及重量:

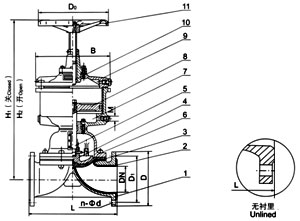

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
